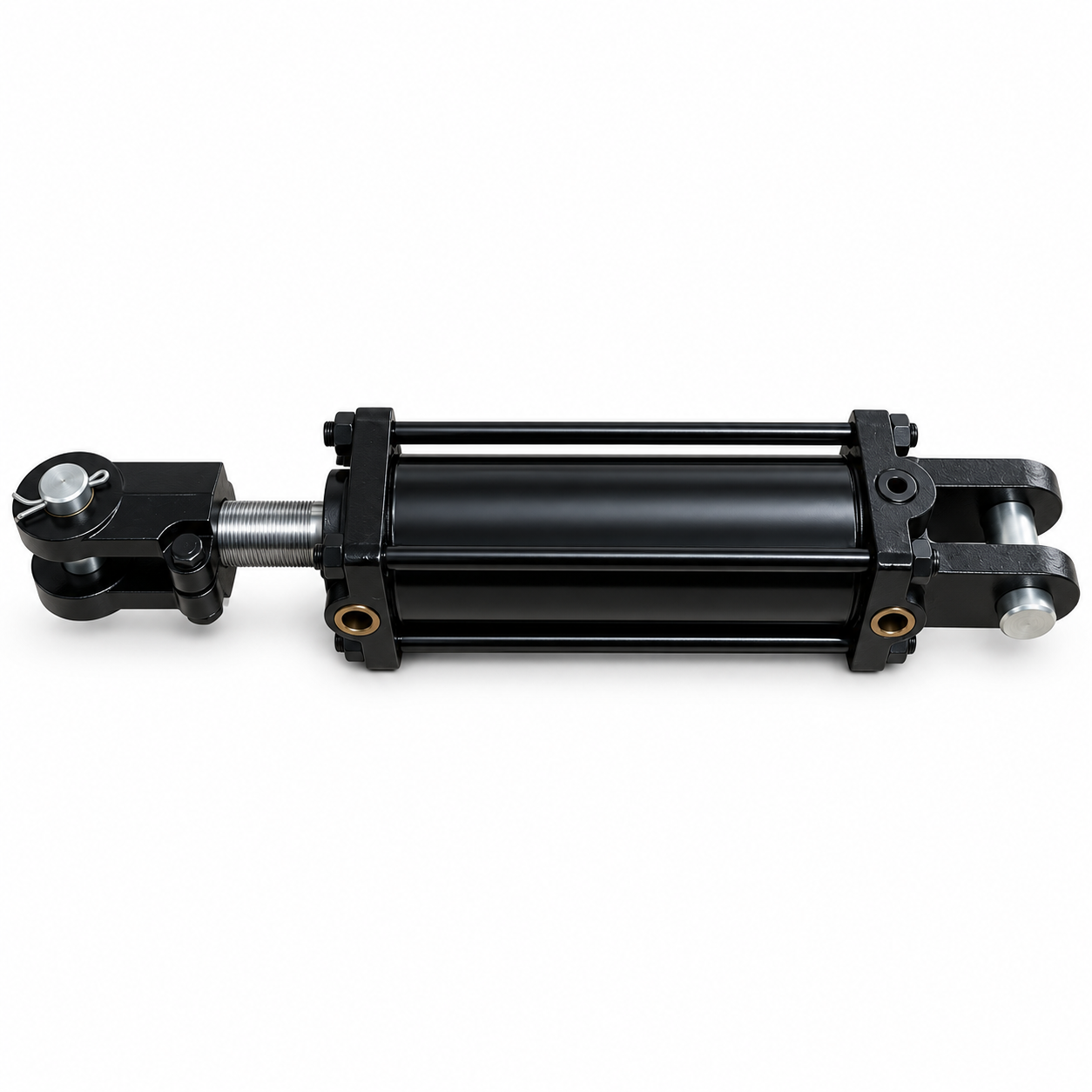

Vérin hydraulique à double effet 3 × 8 pouce – HTR-3008A
Vérin hydraulique à double effet dans la conception de la tige d'attache avec diamètre du piston de 3 pouce et course de 8 pouce pour des applications hydrauliques techniquement appropriées. Cette offre s'applique à l'exécution HTR-3008A.
Avantages du vérin hydraulique
- Rétractation et extension à commande hydraulique
- 203,2 mm distance de travail
- Construction de la barre de traction
- Deux connexions 1/2-14-NPT
Convient pour diverses applications hydrauliques
Pour des fonctions de travail et de réglage appropriées en agriculture, en génie mécanique et en génie hydraulique. La pression de fonctionnement, la force requise, l ' espace d ' installation et la fixation doivent être adaptés au système.
Caractéristiques techniques et dimensions
| Caractéristique | Indications |
|---|---|
| Référence article | 004100 |
| Structure | vérin à tige à double effet |
| Type de référence | HTR-3008A |
| Diamètre du piston | 3 Zoll / 76,2 mm |
| Course | 8 Zoll / 203,2 mm |
| Connecteurs | 2 × 1/2-14 NPT |
| Diamètre du axe | 25,4 mm selon le dessin |
| Dimensions de la tige de piston/de l'installation | Avoir confirmé avant la commande – Dessin et les détails du produit précédent diffèrent |
Note pour le réglage dimensionnel: Le dessin existant et les informations précédentes sur le HTR-3008A contiennent différentes dimensions de tige de piston et d'installation. Veuillez confirmer ces dimensions et la pression de fonctionnement autorisée avant de commander.
Fonctionnement du vérin hydraulique
L'huile hydraulique agit alternativement des deux côtés du piston et déplace la tige du piston dans les deux sens. La commande est effectuée par une vanne hydraulique appropriée.
Course et longueur de montage
La course 8 de pouce correspond à la trajectoire de travail 203,2 mm. Cette valeur n'est pas la longueur d'installation. Régler la distance centrale de l'épingle, le diamètre de la tige de piston et les largeurs de fixation avant de commander en fonction du vérin réellement requis.
Différences entre les courses disponibles
Cette offre comprend le hub 8 pouce. Lors de la sélection d'autres vérins, en plus de la course, la conception, la fixation et les connexions doivent également correspondre. Les types HTR-3008 et HTR-3008A ne doivent pas être assimilés sans comparaison dimensionnelle.
Raccords hydrauliques
Le dessin montre deux connexions 1/2-14 NPT. NPT est un filetage conique et n'est pas interchangeable avec G3/8 ou d'autres connecteurs BSP. Sélectionnez les adaptateurs appropriés et le processus d'étanchéité correct professionnellement.
Conseils de compatibilité et de montage
Longueur d'installation, axes, largeurs de fixation, course, raccords et capacité de charge requise avant le montage. Une précision universelle d'ajustement pour certaines machines n'est pas garantie.
Sécurité et installation professionnelle
Assemblée par des personnes compétentes. Rendre le système sans pression, sécuriser les charges et garder les connexions propres. Confirmer la pression de fonctionnement et l'aptitude avant la mise en service. Ne cherchez jamais les fuites à la main.
Contenu de la livraison
1 × vérin hydraulique à double effet 3 × 8 pouces, type de référence HTR-3008A. Les accessoires supplémentaires ne sont inclus que s'ils sont expressément mentionnés dans l'offre.
Questions fréquentes
Combien de temps dure le centre ?
8 pouces correspondent à 203,2 mm.
Quelles sont les connexions ?
Deux ports 1/2-14-NPT selon le dessin.
Quelles dimensions d'installation dois-je vérifier?
espacement du centre des broches, tige de piston et largeurs de fixation. En raison d'informations différentes, veuillez confirmer avant de commander.
Livraison et conseils
Livraison gratuite en Allemagne. Pour une vérification dimensionnelle, veuillez indiquer le numéro d'article 004100 Coordonnées. L'état actuel des stocks se trouve dans la zone d'achat.
