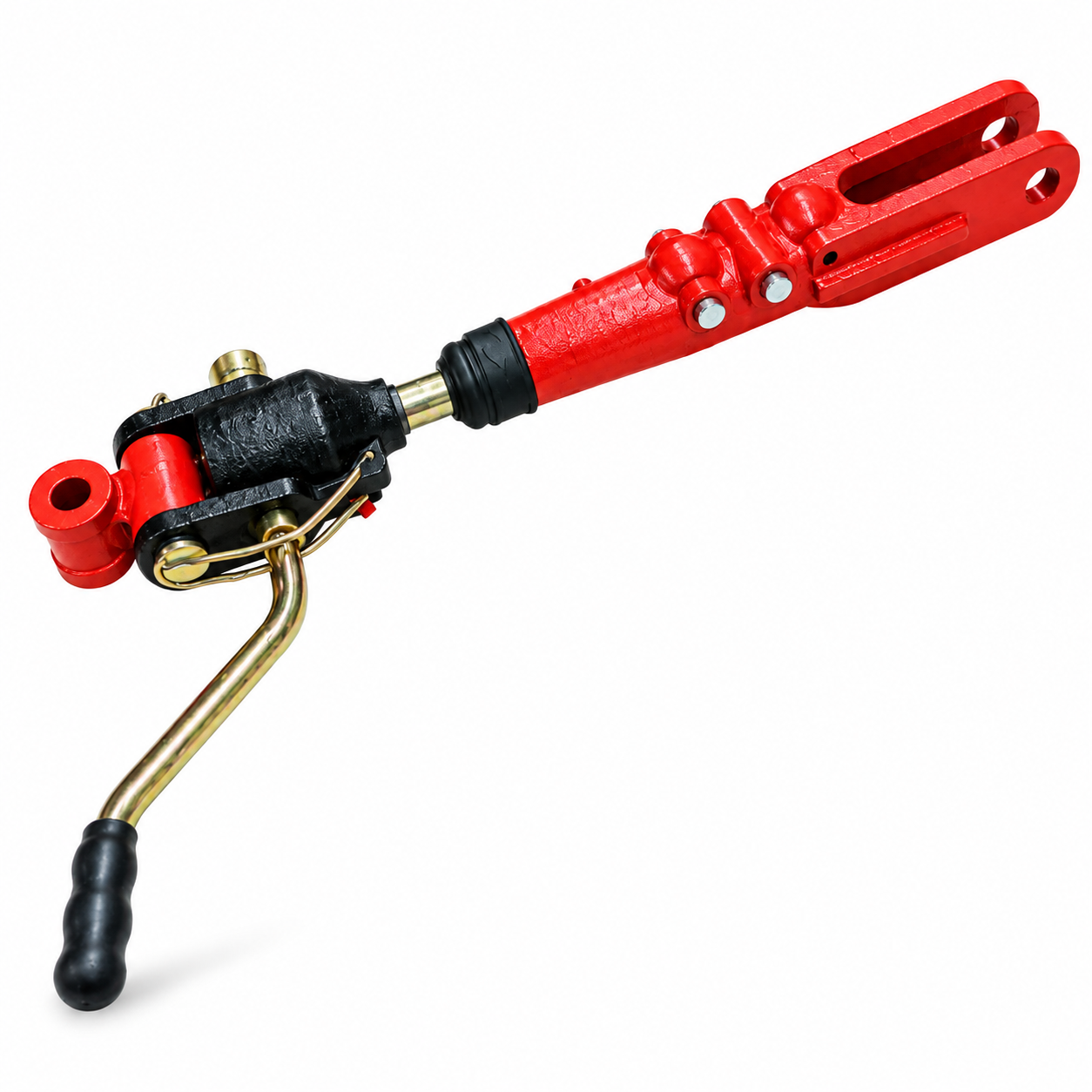

Chandelle de relevage Case IH / IHC 385–895 – Tirant S74506

Chandelle de relevage pour tracteurs Case IH et IHC – S74506

Cette chandelle de relevage en acier, réglable mécaniquement, est destinée aux tracteurs Case IH, IHC et International Harvester compatibles.

La chandelle de relevage, aussi appelée tige de levage, broche de levage ou boîte de nivellement, est un élément de connexion important entre le bras de levage et le bras inférieur de l'attelage à trois points.

Il transmet le mouvement de levage à le bras inférieur et, grâce à sa construction réglable mécaniquement, permet d'ajuster et de niveler les outils agricoles fixés.

La structure en acier robuste est adaptée à l'usage agricole quotidien et comme un remplacement pour les barres de levage usées, courbées ou endommagées.

Convient aux modèles de tracteur Case IH / IHC suivants

Cette chandelle de relevage est affectée, entre autres, aux modèles de tracteur suivants:

Case IH / série IHC 300–400:

• IHC 385
• IHC 454
• IHC 474
• IHC 475
• IHC 484
• IHC 485
• IHC 495

Case IH / série IHC 500–600:

• IHC 574
• IHC 584
• IHC 585
• IHC 595
• IHC 674
• IHC 684
• IHC 685
• IHC 695

Case IH / série IHC 700–800:

• IHC 784
• IHC 785
• IHC 795
• IHC 884
• IHC 885
• IHC 895

Important : Les spécifications du modèle servent à l'orientation. En fonction de l'année de construction, de l'exécution de la production et de l'attelage à trois points disponibles, différentes chandelles de relevage peuvent être utilisées.

Veuillez comparer le numéro OE, la conception et les dimensions techniques avec votre composant existant.

Références OE et de correspondance

Ce chandelle de relevage est attribué aux numéros de référence suivants:

• S.74506
• S74506
• 74506

Les numéros OE et les numéros de comparaison spécifiés sont utilisés exclusivement pour la comparaison des pièces d'identification et de rechange.

Il s'agit d'une pièce de rechange appropriée et non d'une pièce de rechange originale du constructeur du tracteur.

Avantages de la chandelle de relevage réglable mécaniquement

• Convient pour de nombreux tracteurs Case IH et IHC
• chandelle de relevage réglable mécaniquement
• Structure en acier solide
• Connexion entre bras de levage et bras inférieur
• Réglage et nivellement des bras inférieurs
• Soutient l'alignement des instruments agricoles
• Convient pour le levage arrière et l'attelage à trois points
• Remplacement des chandelles de relevage usées ou endommagées
• Convient à un usage agricole quotidien

Fonction de la chandelle de relevage sur le relevage arrière

La tige de liaison relie le bras de levage à le bras inférieur de l'attelage à trois points.

Le mouvement de levage du relevage arrière est transmis à le bras inférieur via cette connexion.

Dans le cas d'une chandelle de relevage réglable mécaniquement, la longueur effective peut être variée afin d'adapter la hauteur de le bras inférieur.

En conséquence, l'inclinaison transversale des outils agricoles montés peut être ajustée.

Cette fonction est notamment importante pour les travaux suivants :

• Labour
• Travail du sol
• Mouillage
• Grubbers
• Travail avec des équipements montés à l'arrière
• Utilisation d'autres outils en trois points appropriés

Une chandelle de relevage correctement ajustée supporte l'alignement approprié de l'attache et la fonction prévue de l'attelage à trois points.

Caractéristiques techniques

• Produit : chandelle / tige / vis de relevage
• Numéro d'article: DOCUP-EBAY-407051875226
• Conception: réglable mécaniquement
• Matériau: acier
• Compatible avec : Case IH / IHC / International Harvester
• Numéros OE/Comparaison: S.74506, S74506, 74506
• Domaine d’utilisation : relevage arrière / attelage trois points
• Fonction: Réglage mécanique et nivellement des bras inférieurs
• État : neuf
• Contenu de la livraison : 1 chandelle de relevage

Veuillez noter : Les longueurs d'installation exactes, la plage de réglage, les dimensions des filetages et les diamètres de montage doivent être comparés avec le composant existant avant la commande.

Chandelle, vis de relevage ou boîtier de mise à niveau : quelle est la différence ?

Dans le commerce des pièces de rechange, les termes barre de levage, tige de levage, broche de levage et boîte de nivellement sont utilisés en partie pour des composants similaires ou identiques de l'attelage à trois points.

Chandelle de relevage :

Désigne l'élément de connexion entre le bras de levage et le bras inférieur.

Barre de levage:

Souvent utilisé comme terme alternatif pour une chandelle de relevage.

Lève la broche:

En particulier, désigne un élément de mécanisme de levage réglable mécaniquement ou son mécanisme de broche.

Boîte de nivellier:

Utilisé comme désignation pour des ensembles de nivellement et de réglage mécaniques spécifiques.

Important : Lors du choix d'une pièce de rechange appropriée, non seulement les désignations sont déterminantes, mais aussi le numéro OE, la conception, la longueur et les dimensions de fixation.

Quand faut-il remplacer une chandelle de relevage?

Dans l'agriculture quotidienne, les barres de maillons sont exposées à des charges mécaniques élevées.

En augmentant la durée de vie, l'usure, la corrosion et les dommages peuvent se produire.

Signes éventuels d'échange requis:

• Barre de levage déformée ou endommagée
• Fil de réglage endommagé
• Réglage mécanique strict
• Alésages de fixation usés
• Jeu excessif aux points de connexion
• Fourches de raccordement endommagées
• Fêlures ou déformations visibles
• Position du bras inférieur ne pouvant plus être réglée de façon fiable

Une chandelle de relevage endommagée peut affecter le bon fonctionnement et la sécurité de l'attelage à trois points.

Le remplacement doit être effectué par une pièce de rechange techniquement appropriée.

Conseils de compatibilité et de montage

Avant de commander, veuillez vérifier :

• Désignation exacte du modèle de tracteur
• Année de construction et conception du véhicule
• Numéro OE existant S74506
• Longueur minimale et maximale d'installation
• Plage d'ajustement requise
• longueur de l'arbre
• Type et diamètre du filetage
• Largeur de la fourche de raccordement
• Diamètre des trous de fixation
• Structure de la chandelle de relevage existante
• Points de fixation existants

Selon le modèle du tracteur et la conception du relevage arrière, différents chandelles de relevage peuvent être nécessaires.

Vous ne savez pas si cette chandelle de relevage correspond à votre tracteur Case IH ou IHC ?

Veuillez nous envoyer:

• Désignation exacte du modèle de tracteur
• Année de construction
• Numéro OE, s'il est connu
• Photos de la précédente chandelle de relevage
• Longueur minimale et maximale
• Photographies et dimensions des points de fixation

Nous vous aiderons volontiers à choisir la pièce de rechange adaptée.

Sécurité et assemblage professionnel

La chandelle de relevage est un composant chargé mécaniquement de l'attelage à trois points.

Le montage doit être effectué conformément aux spécifications techniques du tracteur concerné.

Avant de mettre en service, il convient notamment de vérifier les points suivants:

• Fixation sécurisée de la chandelle de relevage
• Bouchons de fixation et éléments de fixation appropriés
• Fourches de raccordement non endommagées
• Fonctionnement correct du mécanisme de réglage
• Liaison sûre entre bras de levage et bras inférieur
• Une liberté de mouvement suffisante de l'attelage à trois points
• Réglage correct des bras inférieurs

Important : Avant de travailler sur le relevage arrière, les instruments montés doivent être complètement abaissés ou solidement fixés contre les mouvements involontaires.

Le montage doit être effectué par des professionnels qualifiés.

Contenu de la livraison

1 × chandelle de relevage réglable mécaniquement pour Case IH / IHC

Numéro OE/Comparison: S.74506 / S74506 / 74506

Veuillez noter :

• Contenu de la livraison: 1 pièce
• Pas une paire
• Pas d'attelage complet à trois points
• Les boulons de fixation et les accessoires supplémentaires ne sont inclus que s'ils sont explicitement indiqués.

Le contenu exact de la livraison correspond aux illustrations du produit.

Questions fréquentes sur la chandelle de relevage Case IH

À quels tracteurs Case IH et IHC cette chandelle de relevage convient-elle ?

La chandelle de relevage est destinée aux tracteurs Case IH et IHC compatibles, notamment les modèles 385, 454, 474, 475, 484, 485, 495, 574, 584, 585, 595, 674, 684, 685, 695, 784, 785, 795, 884, 885 et 895.

L'ajustement réel doit être vérifié par rapport au numéro OE et aux dimensions techniques.

Quelle est la référence OE de la chandelle de relevage ?

Les numéros OE/comparaison donnés sont S.74506, S74506 et 74506.

La tige de liaison est-elle réglable mécaniquement?

Oui. Il s'agit d'une tige réglable mécaniquement pour régler la position de le bras inférieur.

Est-ce que la chandelle de relevage convient à un IHC 454 ou 474?

Les modèles IHC 454 et IHC 474 appartiennent à la liste de compatibilité spécifiée. Veuillez toujours comparer la conception actuelle du palan et les dimensions de montage.

La chandelle de relevage est-elle adaptée à un IHC 685?

Le IHC 685 est inclus dans l'attribution du modèle. L'ajustement exact doit être vérifié par rapport au numéro de référence et aux dimensions existantes.

Peut-on également utiliser la tige de liaison pour un IHC 885?

Le IHC 885 appartient aux modèles spécifiés. La compatibilité dépend de la conception réelle de l'relevage arrière.

Qu'est-ce qu'une boîte de nivellement sur le tracteur?

Une boîte de nivellement est un ensemble de réglage mécanique pour régler la hauteur de bras inférieure et l'alignement des instruments montés.

La chandelle de relevage est-elle hydraulique ou mécanique ?

La version offerte est réglable mécaniquement. Ce n'est pas un vérin hydraulique.

Est-ce que la chandelle de relevage est une partie originale de Case IH?

Non. C'est une pièce de rechange appropriée. Les marques et numéros OE susmentionnés sont utilisés exclusivement pour l'identification et l'indication de compatibilité.

Deux chandelles de relevage sont-elles livrées ?

Non. La contenu de la livraison comprend une chandelle de relevage, pas une paire.

Dois-je vérifier les dimensions avant de commander?

Oui. Particulièrement important sont la longueur d'installation, la plage de réglage, les trous de fixation, la fourche de raccordement et la conception filetée.
