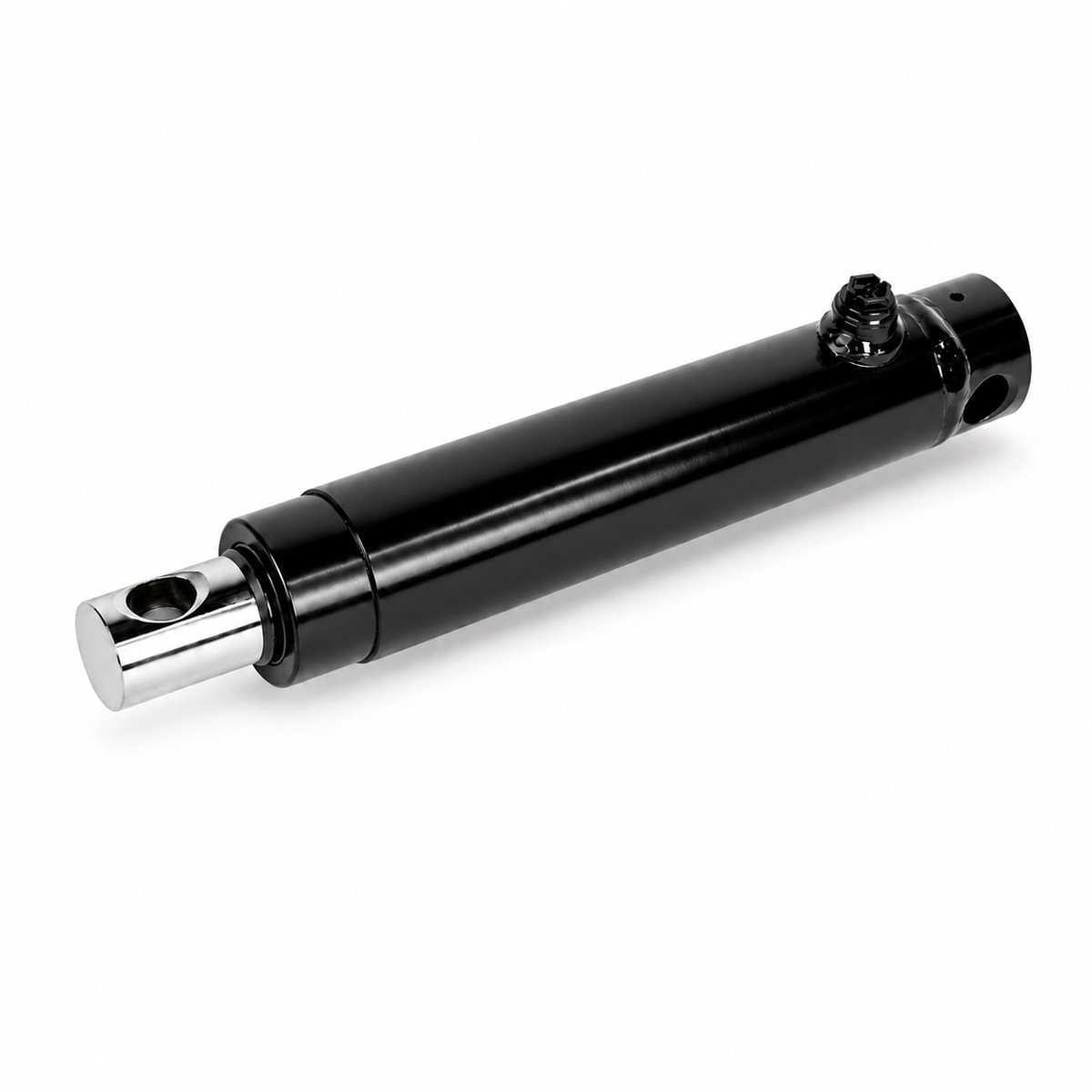

Hydraulikzylinder einfachwirkend 30/25 – 250 mm Hub
Diese Ausführung bietet 250 mm Bewegungsweg. Prüfen Sie neben dem eingefahrenen Maß auch den Platz für die vollständig ausgefahrene Kolbenstange. Dieses Angebot umfasst genau einen Hydraulikzylinder 30/25 mit 250 mm Hub, G3/8-Anschluss und beidseitiger Bolzenaufnahme. Das zugehörige Maß E beträgt 340 mm.
Vorteile des Hydraulikzylinders
- Eindeutige Auswahl: 250 mm Hub und 340 mm Maß E
- Kolben Ø30 mm und Kolbenstange Ø25 mm
- Hydraulisch gesteuerte Bewegung für eine passend ausgelegte Anlage
- G3/8-Anschluss und dokumentierte Befestigungsmaße
Geeignet für verschiedene hydraulische Anwendungen
Für technisch passende Anwendungen in Landwirtschaft, Maschinenbau und Hydrauliktechnik. Eine universelle Passgenauigkeit für bestimmte Traktoren oder Maschinen wird nicht zugesichert. Arbeitsweg, Einbaumaße, benötigte Kraft und hydraulische Auslegung müssen zusammenpassen.

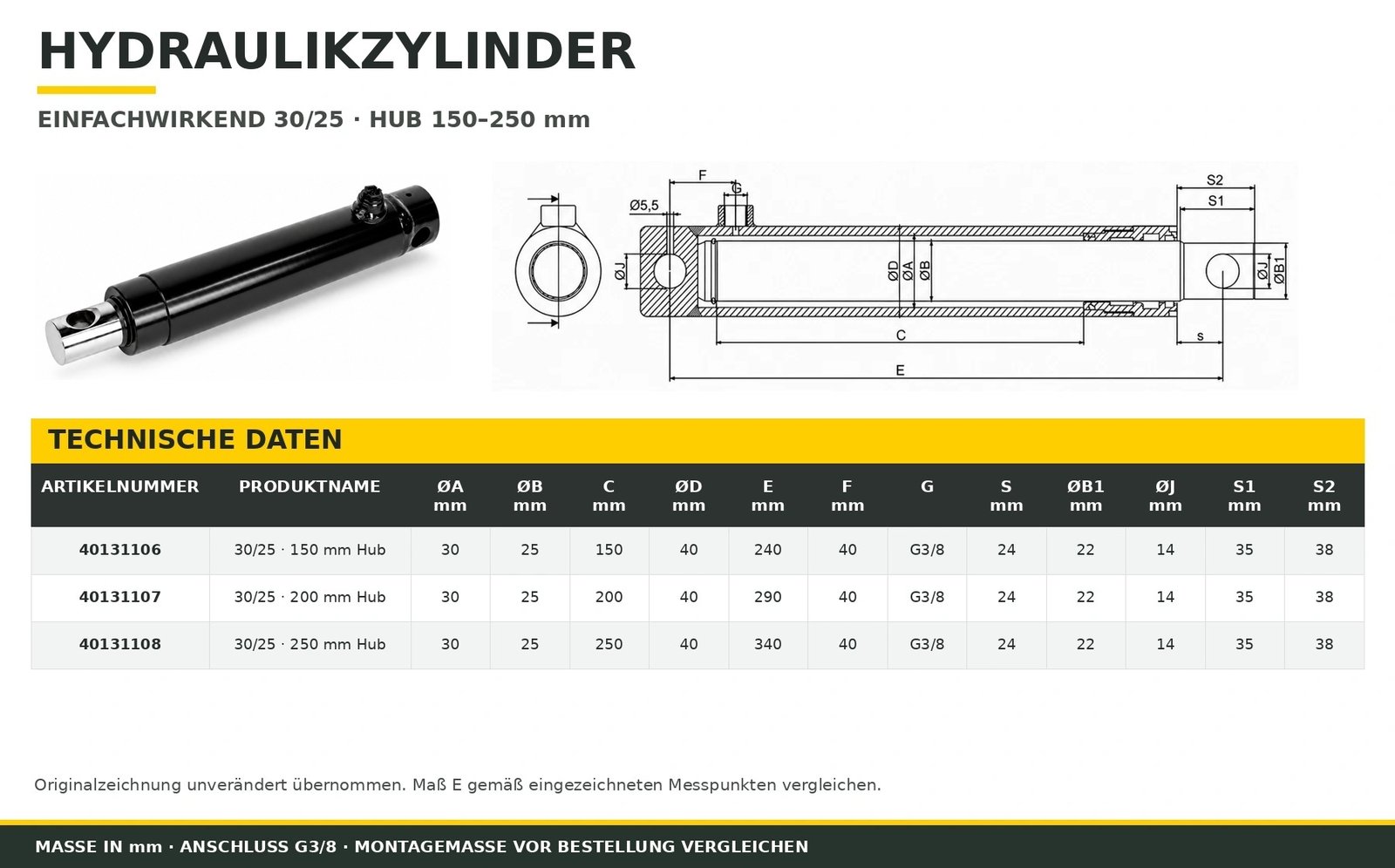

Technische Daten und Abmessungen
| Merkmal | Wert |
|---|---|
| Artikelnummer | 40131108 |
| Ausführung | Einfachwirkend |
| Kolbendurchmesser ØA | 30 mm |
| Kolbenstange ØB | 25 mm |
| Hub C | 250 mm |
| Zylinderrohr-Außendurchmesser ØD | 40 mm |
| Maß E gemäß Zeichnung | 340 mm |
| Hydraulikanschluss G | G3/8 |
| Befestigung | beidseitiger Bolzenaufnahme |
| Bohrung ØJ | 14 mm |
| Aufnahme-Außendurchmesser ØB1 | 22 mm |
| Zeichnungsmaß F | 40 mm |
| Zeichnungsmaß S | 24 mm |
| Zeichnungsmaß S1 | 35 mm |
| Zeichnungsmaß S2 | 38 mm |

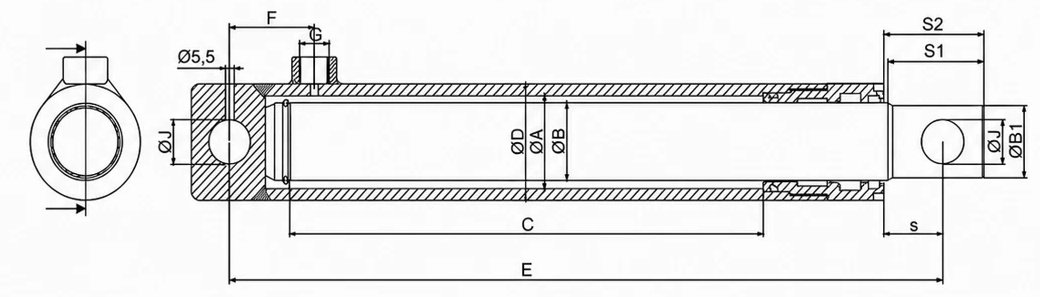

Maßbezeichnungen entsprechen der vorhandenen Originalzeichnung. Der maximale Betriebsdruck ist in den ausgewerteten Daten nicht bestätigt; bitte vor Einsatz klären.
Funktionsweise des Hydraulikzylinders
Der hydraulische Druck erzeugt die Bewegung in einer Richtung. Der Rücklauf erfolgt durch eine geeignete äußere Kraft der Anwendung; eine eingebaute Rückstellfeder ist nicht bestätigt. Die erforderliche Kraft muss anhand der Anlage und eines bestätigten zulässigen Betriebsdrucks geprüft werden.
Hub und Einbaulänge
Der Hub von 250 mm bezeichnet den Bewegungsweg der Kolbenstange. Maß E von 340 mm ist davon zu unterscheiden und gemäß den Messpunkten der Zeichnung zu vergleichen. Maß E darf nicht ohne Prüfung mit der Gesamtlänge oder einem anderen Befestigungsabstand gleichgesetzt werden.
Unterschied zwischen den verfügbaren Hublängen
| Artikelnummer | Hub | Maß E |
|---|---|---|
| 40131106 | 150 mm | 240 mm |
| 40131107 | 200 mm | 290 mm |
| 40131108 | 250 mm | 340 mm |
Die markierte Zeile gehört zu diesem Angebot. Andere Hübe werden als separate Produkte bestellt. Auch ähnlich bezeichnete Baureihen können andere Augen, Anschlüsse oder Längen haben.
Hydraulikanschlüsse
Der Anschluss ist als G3/8 angegeben. Gewinde, Dichtungsart, Verschraubungen und Leitungen müssen vor Montage zur Anlage passen. G3/8 ist nicht mit 3/8-NPT gleichzusetzen. Anschlussadapter und Leitungen nicht allein anhand einer ähnlichen Zollangabe auswählen.
Hinweise zur Kompatibilität und Montage
Vor Bestellung 250 mm Hub, 340 mm Maß E, Rohrdurchmesser und alle Befestigungsmaße mit dem vorhandenen Bauteil vergleichen. Den Zylinder fluchtend einbauen und seitliche Kräfte auf die Kolbenstange vermeiden. Lagerung, Bolzen und Sicherungen müssen zur Belastung der Anlage passen.
Sicherheit und fachgerechte Installation
Montage und Wartung nur durch qualifiziertes Fachpersonal. Anlage drucklos machen, Lasten sicher abstützen und gegen unbeabsichtigte Bewegung sichern. Vor Inbetriebnahme Dichtheit, Befestigung und Bewegungsfreiheit prüfen. Hydraulische Leckagen niemals mit der Hand suchen. Ohne bestätigten zulässigen Betriebsdruck keine Druckfreigabe ableiten.
Lieferumfang
1 × Hydraulikzylinder einfachwirkend 30/25 mit 250 mm Hub. Andere Hublängen sind nicht enthalten. Schläuche, Verschraubungen und separate Befestigungsbolzen sind nicht als Lieferumfang zugesichert; bei Bedarf vor Bestellung anfragen.
Häufig gestellte Fragen
Welchen Hub bestelle ich hier?
Dieses Produkt hat 250 mm Hub. Andere Huboptionen besitzen eigene Produktseiten.
Was bedeutet 30/25?
Der Kolbendurchmesser beträgt 30 mm, der Kolbenstangendurchmesser 25 mm.
Wie groß ist Maß E?
Maß E beträgt 340 mm gemäß den Messpunkten der technischen Zeichnung.
Wie erfolgt der Rücklauf?
Durch eine geeignete äußere Kraft der Anwendung.
Welche Anschlüsse und Befestigungen sind vorhanden?
G3/8 und beidseitiger Bolzenaufnahme. Weitere Maße stehen in der technischen Tabelle.
Ist der maximale Betriebsdruck bestätigt?
Nein. Bitte den zulässigen Betriebsdruck vor Verwendung anfragen.
Passt der Zylinder an jedes Traktormodell?
Nein. Einbauraum, Hub, Befestigung und Hydraulik müssen für die jeweilige Anwendung geprüft werden.
