Hydraulikzylinder doppeltwirkend 40/25 – 300 mm Hub
Die 300-mm-Ausführung ist die längste hier angebotene Huboption dieser Baureihe. Der größere Arbeitsweg benötigt entsprechend Bewegungsfreiheit in der Anlage. Dieses Angebot umfasst genau einen Hydraulikzylinder 40/25 mit 300 mm Hub, G3/8-Anschluss und Auge/Auge-Befestigung mit Ø20,25 mm Bohrung. Das zugehörige Maß E beträgt 470 mm.
Vorteile des Hydraulikzylinders
- Eindeutige Auswahl: 300 mm Hub und 470 mm Maß E
- Kolben Ø40 mm und Kolbenstange Ø25 mm
- Hydraulisch gesteuerte Bewegung für eine passend ausgelegte Anlage
- G3/8-Anschluss und dokumentierte Befestigungsmaße
Geeignet für verschiedene hydraulische Anwendungen
Für technisch passende Anwendungen in Landwirtschaft, Maschinenbau und Hydrauliktechnik. Eine universelle Passgenauigkeit für bestimmte Traktoren oder Maschinen wird nicht zugesichert. Arbeitsweg, Einbaumaße, benötigte Kraft und hydraulische Auslegung müssen zusammenpassen.
Technische Daten und Abmessungen

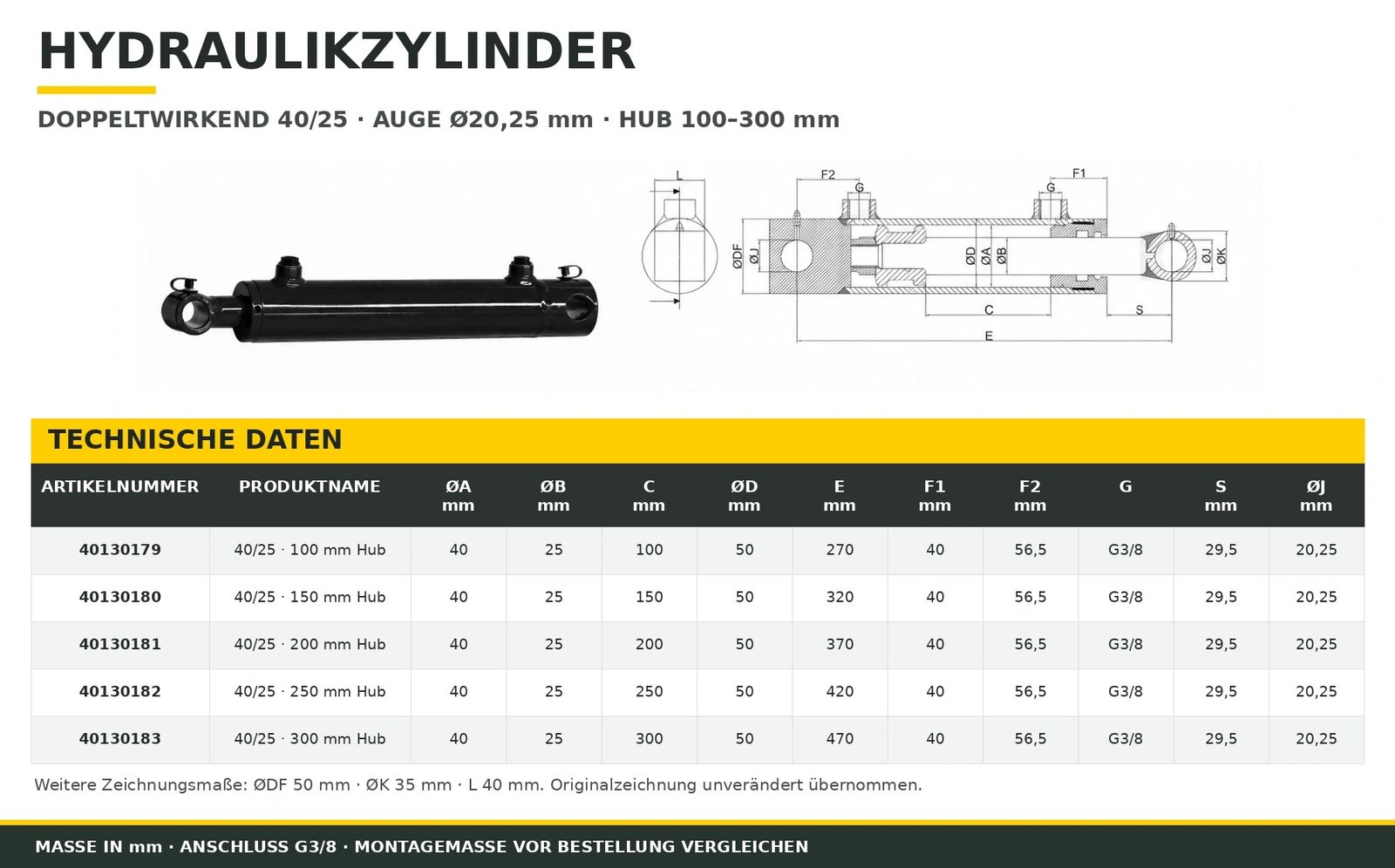

| Merkmal | Wert |
|---|---|
| Artikelnummer | 40130183 |
| Ausführung | Doppeltwirkend |
| Kolbendurchmesser ØA | 40 mm |
| Kolbenstange ØB | 25 mm |
| Hub C | 300 mm |
| Zylinderrohr-Außendurchmesser ØD | 50 mm |
| Maß E gemäß Zeichnung | 470 mm |
| Hydraulikanschluss G | G3/8 |
| Befestigung | Auge/Auge-Befestigung mit Ø20,25 mm Bohrung |
| Bohrung ØJ | 20,25 mm |
| Augen-Außendurchmesser ØK | 35 mm |
| Zeichnungsmaß ØDF | 50 mm |
| Zeichnungsmaß F1 | 40 mm |
| Zeichnungsmaß F2 | 56,5 mm |
| Zeichnungsmaß S | 29,5 mm |
| Zeichnungsmaß L | 40 mm |
Maßbezeichnungen entsprechen der vorhandenen Originalzeichnung. Der maximale Betriebsdruck ist in den ausgewerteten Daten nicht bestätigt; bitte vor Einsatz klären.
Funktionsweise des Hydraulikzylinders
Die Kolbenstange wird durch wechselseitige Druckbeaufschlagung hydraulisch aus- und eingefahren. Die wirksame Fläche und damit die Kraft unterscheiden sich zwischen beiden Bewegungsrichtungen. Die erforderliche Kraft muss anhand der Anlage und eines bestätigten zulässigen Betriebsdrucks geprüft werden.
Hub und Einbaulänge
Der Hub von 300 mm bezeichnet den Bewegungsweg der Kolbenstange. Maß E von 470 mm ist davon zu unterscheiden und gemäß den Messpunkten der Zeichnung zu vergleichen. Maß E darf nicht ohne Prüfung mit der Gesamtlänge oder einem anderen Befestigungsabstand gleichgesetzt werden.
Unterschied zwischen den verfügbaren Hublängen
| Artikelnummer | Hub | Maß E |
|---|---|---|
| 40130179 | 100 mm | 270 mm |
| 40130180 | 150 mm | 320 mm |
| 40130181 | 200 mm | 370 mm |
| 40130182 | 250 mm | 420 mm |
| 40130183 | 300 mm | 470 mm |
Die markierte Zeile gehört zu diesem Angebot. Andere Hübe werden als separate Produkte bestellt. Auch ähnlich bezeichnete Baureihen können andere Augen, Anschlüsse oder Längen haben.
Hydraulikanschlüsse
Der Anschluss ist als G3/8 angegeben. Gewinde, Dichtungsart, Verschraubungen und Leitungen müssen vor Montage zur Anlage passen. G3/8 ist nicht mit 3/8-NPT gleichzusetzen. Anschlussadapter und Leitungen nicht allein anhand einer ähnlichen Zollangabe auswählen.
Hinweise zur Kompatibilität und Montage
Vor Bestellung 300 mm Hub, 470 mm Maß E, Rohrdurchmesser und alle Befestigungsmaße mit dem vorhandenen Bauteil vergleichen. Den Zylinder fluchtend einbauen und seitliche Kräfte auf die Kolbenstange vermeiden. Lagerung, Bolzen und Sicherungen müssen zur Belastung der Anlage passen.
Sicherheit und fachgerechte Installation
Montage und Wartung nur durch qualifiziertes Fachpersonal. Anlage drucklos machen, Lasten sicher abstützen und gegen unbeabsichtigte Bewegung sichern. Vor Inbetriebnahme Dichtheit, Befestigung und Bewegungsfreiheit prüfen. Hydraulische Leckagen niemals mit der Hand suchen. Ohne bestätigten zulässigen Betriebsdruck keine Druckfreigabe ableiten.
Lieferumfang
1 × Hydraulikzylinder doppeltwirkend 40/25 mit 300 mm Hub. Andere Hublängen sind nicht enthalten. Schläuche, Verschraubungen und separate Befestigungsbolzen sind nicht als Lieferumfang zugesichert; bei Bedarf vor Bestellung anfragen.
Häufig gestellte Fragen
Welchen Hub bestelle ich hier?
Dieses Produkt hat 300 mm Hub. Andere Huboptionen besitzen eigene Produktseiten.
Was bedeutet 40/25?
Der Kolbendurchmesser beträgt 40 mm, der Kolbenstangendurchmesser 25 mm.
Wie groß ist Maß E?
Maß E beträgt 470 mm gemäß den Messpunkten der technischen Zeichnung.
Wie erfolgt der Rücklauf?
Hydraulisch durch Druckbeaufschlagung der gegenüberliegenden Kolbenseite.
Welche Anschlüsse und Befestigungen sind vorhanden?
G3/8 und Auge/Auge-Befestigung mit Ø20,25 mm Bohrung. Weitere Maße stehen in der technischen Tabelle.
Ist der maximale Betriebsdruck bestätigt?
Nein. Bitte den zulässigen Betriebsdruck vor Verwendung anfragen.
Passt der Zylinder an jedes Traktormodell?
Nein. Einbauraum, Hub, Befestigung und Hydraulik müssen für die jeweilige Anwendung geprüft werden.
