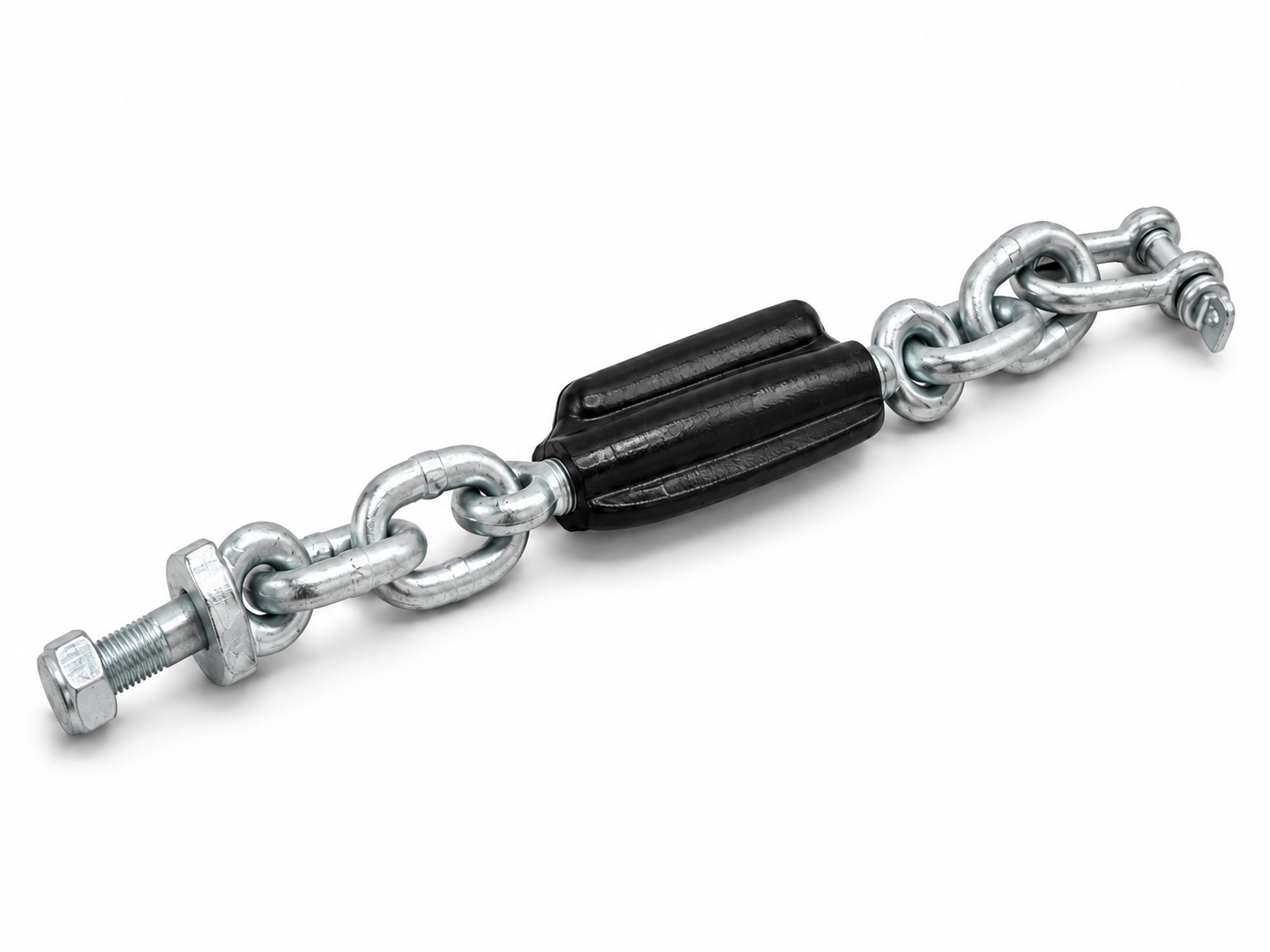

Unterlenker-Spannkette 550 mm für Traktoren und Schlepper
Diese mechanisch verstellbare Unterlenker-Spannkette mit Spannschloss ist zur seitlichen Stabilisierung der Unterlenker an geeigneten Traktoren, Schleppern und landwirtschaftlichen Maschinen vorgesehen.
Die Stabilisatorkette dient dazu, unerwünschte seitliche Bewegungen der Unterlenker an der Dreipunktaufhängung zu begrenzen und die Führung angebauter landwirtschaftlicher Arbeitsgeräte zu unterstützen.
Durch das integrierte Spannschloss lässt sich die Kettenspannung mechanisch einstellen und an die jeweilige Einbausituation anpassen.
Mit einer angegebenen Gesamtlänge von ca. 550 mm eignet sich die Spannkette als Ersatz für vorhandene Stabilisator- und Begrenzungsketten mit entsprechenden Abmessungen und Befestigungsgewinden.
Vorteile der verstellbaren Unterlenker-Spannkette
- Mechanisch verstellbare Stabilisatorkette
- Integriertes Spannschloss zur Einstellung der Kettenspannung
- Seitliche Stabilisierung der Unterlenker
- Robuste Metallkonstruktion
- Gesamtlänge ca. 550 mm
- Spannkörper mit M16x1,5 Gewinde
- Unterschiedliche Anschlussgewinde M12x1,5 und 3/4 UNC
- Geeignet als Ersatz für verschlissene Spannketten
- Verwendung an geeigneten Dreipunktaufhängungen
Einsatzbereiche der Stabilisatorkette
Diese Unterlenker-Spannkette ist für landwirtschaftliche Anwendungen mit geeigneter Dreipunktaufhängung vorgesehen.
Mögliche Einsatzbereiche:
- Landwirtschaftliche Traktoren
- Schlepper mit Unterlenker-Stabilisierung
- Dreipunktaufhängungen
- Heckhubwerke
- Landwirtschaftliche Arbeitsmaschinen mit geeigneter Befestigung
Hinweis: Die Spannkette ist kein universell passendes Ersatzteil für alle Traktoren. Entscheidend sind die vorhandenen Befestigungspunkte, die benötigte Länge und die Anschlussgewinde.
Technische Daten und Abmessungen
- Produkt: Unterlenker-Spannkette / Stabilisatorkette
- Ausführung: Mechanisch verstellbar
- Gesamtlänge: ca. 550 mm
- Länge Spannkörper: 140 mm
- Gewinde Spannkörper: M16x1,5
- Anschluss links: M12x1,5
- Anschluss rechts: 3/4 UNC
- Materialdurchmesser Kettenglied: Ø12 mm
- Länge Kettenglied: 75 mm
- Durchmesser Gewindezapfen rechts: ca. 19 mm
- Gewindelänge rechts: 52 mm
- Außendurchmesser Anschlagscheibe: Ø40 mm
- Einsatzbereich: Unterlenker / Dreipunktaufhängung
- Zustand: Neu
- Lieferumfang: 1 Stück
Bitte beachten: Die Gesamtlänge beträgt ca. 550 mm. Ein genauer minimaler und maximaler Verstellbereich ist nicht angegeben. Vergleichen Sie die technischen Abmessungen mit Ihrem vorhandenen Bauteil.
Funktion der Unterlenker-Spannkette
Eine Unterlenker-Spannkette wird zur seitlichen Begrenzung und Stabilisierung der Unterlenker an der Dreipunktaufhängung verwendet.
Bei angebauten landwirtschaftlichen Geräten können seitliche Bewegungen auftreten. Eine geeignete Stabilisatorkette hilft dabei, diese Bewegungen innerhalb der vorgesehenen Grenzen zu halten.
Das integrierte Spannschloss ermöglicht eine mechanische Einstellung der Kettenspannung.
Dadurch lässt sich die Unterlenker-Stabilisierung entsprechend den Anforderungen des Traktors und des angebauten Arbeitsgerätes einstellen.
Die Einstellung muss den Vorgaben des Traktor- und Anbaugeräteherstellers entsprechen.
Unterschied zwischen M12x1,5 und 3/4 UNC
Die angebotene Unterlenker-Spannkette verfügt über unterschiedliche Anschlussgewinde.
Linker Anschluss: M12x1,5
- Metrisches Gewinde
- Nenndurchmesser: 12 mm
- Gewindesteigung: 1,5 mm
Rechter Anschluss: 3/4 UNC
- Zollgewinde nach UNC-System
- Nenndurchmesser: 3/4 Zoll
- Entspricht ungefähr 19,05 mm
Gewinde am Spannkörper: M16x1,5
Diese Gewindeangabe gehört zur Ausführung des Spannkörpers und ist nicht mit den beiden äußeren Anschlussgewinden gleichzusetzen.
Wichtig: Metrische Gewinde und UNC-Zollgewinde sind nicht direkt austauschbar. Bitte überprüfen Sie vor der Bestellung die vorhandenen Gewinde und Befestigungspunkte.
Hinweise zur Kompatibilität und Montage
Bitte prüfen Sie vor der Bestellung:
- Traktormodell und Baujahr
- Vorhandene Unterlenker-Aufhängung
- Gesamtlänge der bisherigen Spannkette
- Erforderlichen Verstellbereich
- Linkes Anschlussgewinde M12x1,5
- Rechtes Anschlussgewinde 3/4 UNC
- Befestigungspunkte am Traktor
- Benötigte Bewegungsfreiheit der Unterlenker
- Bauform der vorhandenen Stabilisatorkette
Je nach Traktormodell, Heckhubwerksausführung oder bereits vorgenommenen Änderungen können unterschiedliche Spannketten erforderlich sein.
Sie sind sich nicht sicher, ob diese Unterlenker-Spannkette zu Ihrem Traktor passt?
Senden Sie uns das genaue Traktormodell, Baujahr sowie möglichst Fotos der vorhandenen Spannkette, der Befestigungspunkte und der Anschlussgewinde.
Wir helfen Ihnen gerne bei der Auswahl.
Sicherheit und fachgerechte Einstellung
Unterlenker-Stabilisatoren sind Bestandteil der Dreipunktaufhängung.
Die Montage und Einstellung müssen entsprechend den technischen Anforderungen des Traktors erfolgen.
Vor der Inbetriebnahme sollten insbesondere folgende Punkte überprüft werden:
- Sichere Befestigung der Spannkette
- Korrekte Anschlussgewinde
- Ordnungsgemäße Einstellung des Spannschlosses
- Ausreichende Bewegungsfreiheit der Unterlenker
- Sichere Verbindung aller Kettenglieder
- Eignung für das verwendete Anbaugerät
Eine falsche Einstellung kann die Bewegungsfreiheit der Dreipunktaufhängung beeinträchtigen.
Lieferumfang
1 × Mechanisch verstellbare Unterlenker-Spannkette 550 mm
Wichtig: Der Lieferumfang umfasst eine einzelne Spannkette, kein Paar.
Der genaue Lieferumfang entspricht den Produktabbildungen.
Häufig gestellte Fragen
Wofür wird eine Unterlenker-Spannkette verwendet?
Eine Unterlenker-Spannkette dient zur seitlichen Stabilisierung der Unterlenker an der Dreipunktaufhängung eines Traktors.
Ist diese Stabilisatorkette verstellbar?
Ja. Die Spannkette verfügt über ein mechanisches Spannschloss, mit dem die Kettenspannung eingestellt werden kann.
Wie lang ist die Unterlenker-Spannkette?
Die angegebene Gesamtlänge beträgt ca. 550 mm. Der Spannkörper besitzt eine Länge von 140 mm.
Welche Anschlussgewinde besitzt die Spannkette?
Der linke Anschluss besitzt ein M12x1,5 Gewinde und der rechte Anschluss ein 3/4 UNC Zollgewinde.
Was bedeutet M16x1,5 beim Spannkörper?
M16x1,5 bezeichnet das angegebene Gewinde des Spannkörpers. Die äußeren Anschlussgewinde haben davon abweichende Maße.
Passt die Spannkette an jeden Traktor?
Nein. Die Eignung hängt von den Anschlussgewinden, der Gesamtlänge, den Befestigungspunkten und der vorhandenen Dreipunktaufhängung ab.
Werden zwei Spannketten geliefert?
Nein. Der Lieferumfang umfasst eine Unterlenker-Spannkette, kein Paar.
