Hydraulikzylinder doppeltwirkend 40/25 – 150 mm Hub
Dieser doppeltwirkende Hydraulikzylinder 40/25 hat 150 mm Hub und Maß E 280 mm gemäß Zeichnung. Das Angebot umfasst genau diese Hublänge. Kolben Ø40 mm, Kolbenstange Ø25 mm und zwei G3/8-Anschlüsse bestimmen die hydraulische Ausführung.
Vorteile des Hydraulikzylinders
- Klar definierter Arbeitsweg von 150 mm
- Hydraulisch gesteuertes Ein- und Ausfahren
- Kolben Ø40 mm und Kolbenstange Ø25 mm
- Zwei G3/8-Hydraulikanschlüsse
- Maß E 280 mm für den Abgleich des Einbauraums
Geeignet für verschiedene hydraulische Anwendungen
Für technisch passende Verstell- und Arbeitsfunktionen in Landwirtschaft, Maschinenbau und Hydrauliktechnik. Die Eignung hängt von Kraftbedarf, Betriebsdruck, Hub, Einbauraum und Befestigung ab. Eine pauschale Kompatibilität mit bestimmten Traktor- oder Maschinenmodellen wird nicht zugesichert.

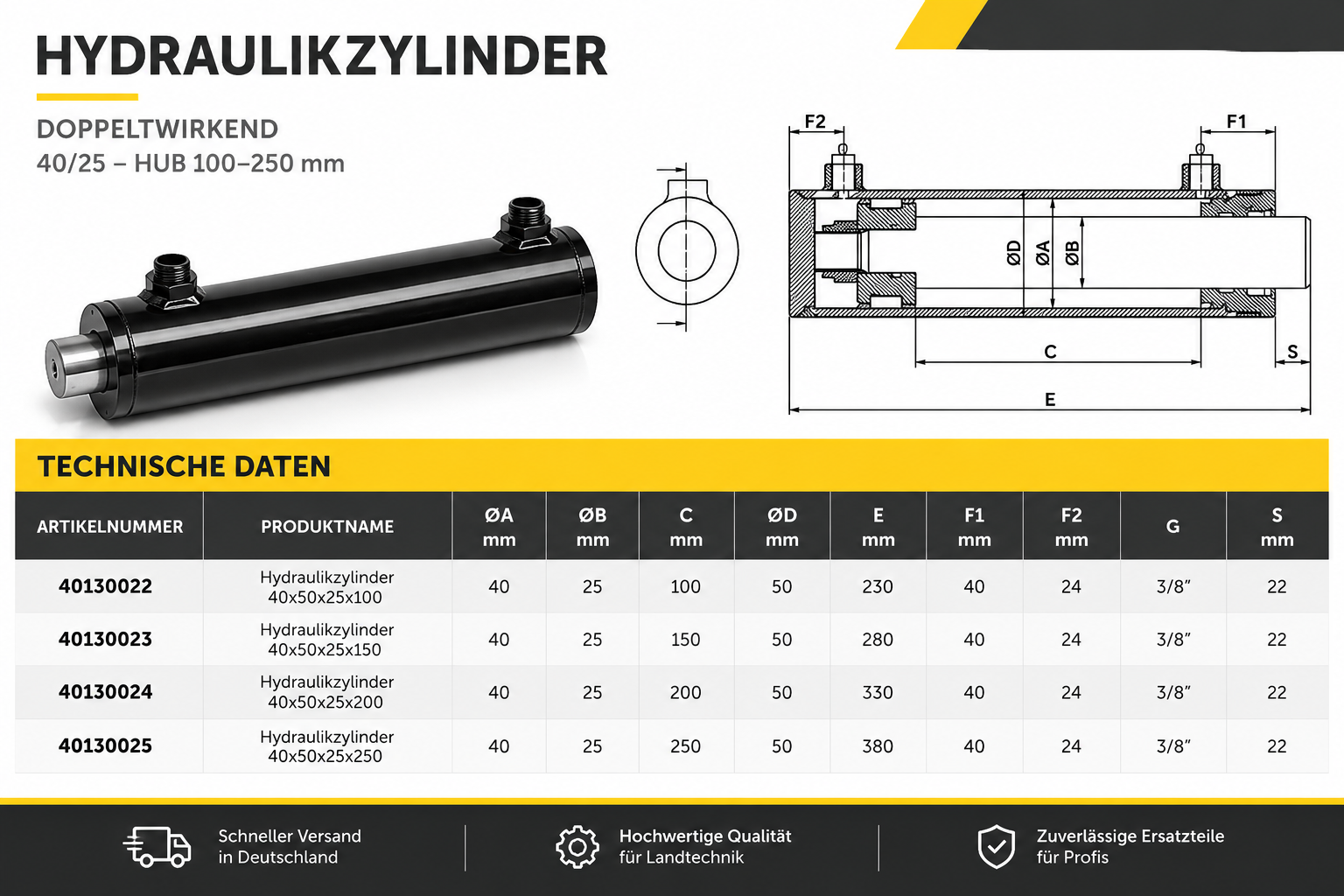

Technische Daten und Abmessungen
| Merkmal | Angabe |
|---|---|
| Produkt | Hydraulikzylinder |
| Ausführung | Doppeltwirkend |
| Artikelnummer | 40130023 |
| Kolbendurchmesser ØA | 40 mm |
| Kolbenstange ØB | 25 mm |
| Hub C | 150 mm |
| Maß E gemäß Zeichnung | 280 mm |
| Zylinderrohr außen ØD | 50 mm |
| Hydraulikanschlüsse | 2 × G3/8 |
| Zeichnungsmaß F1 | 40 mm |
| Zeichnungsmaß F2 | 24 mm |
| Zeichnungsmaß S | 22 mm |
| Befestigungsmaße / Bolzenbohrungen | Vor Bestellung abgleichen; nicht spezifiziert |
| Maximaler Betriebsdruck | Nicht bestätigt; vor Verwendung anfragen |
Funktionsweise des Hydraulikzylinders
Bei einem doppeltwirkenden Zylinder wird Hydrauliköl abwechselnd auf die beiden Kolbenseiten geleitet. Dadurch wird die Kolbenstange hydraulisch ausgefahren und eingefahren. Ventil, Leitungen und Druckbegrenzung müssen zur Anwendung passen.
Hub und Einbaulänge
Der Hub von 150 mm beschreibt den Arbeitsweg der Kolbenstange. Maß E beträgt bei dieser Ausführung 280 mm gemäß technischer Zeichnung. Hub und Maß E sind unterschiedliche Größen; vergleichen Sie beide vor der Bestellung mit dem vorhandenen Zylinder. Maß E darf nicht ohne Prüfung als Bolzenmittenabstand verwendet werden.
Unterschied zwischen den verfügbaren Hublängen
Diese Produktseite gilt für 150 mm Hub. Andere Arbeitswege der Baureihe 40/25 finden Sie hier:
Hydraulikanschlüsse
Der Zylinder besitzt zwei G3/8-Anschlüsse. Gewinde, Dichtkonzept und Schlauchanschlüsse müssen fachgerecht aufeinander abgestimmt werden. G3/8 ist nicht mit einem gleich bezeichneten NPT-Anschluss austauschbar.
Hinweise zur Kompatibilität und Montage
Vor Montage Hub, Maß E, Durchmesser, Befestigung, Freigängigkeit und Anschlusspositionen vergleichen. Nicht spezifizierte Befestigungs- und Druckdaten bitte anfragen. Die Kolbenstange darf nicht durch seitliche Belastung oder eine verspannte Montage beansprucht werden.
Sicherheit und fachgerechte Installation
Montage und Inbetriebnahme durch fachkundige Personen durchführen lassen. Anlage drucklos machen, bewegliche Lasten sichern und Leitungen gegen Verschmutzung schützen. Den zulässigen Betriebsdruck vor Einsatz bestätigen lassen. Nach Montage die Anlage kontrolliert prüfen; Leckstellen niemals mit der Hand suchen.
Lieferumfang
1 × doppeltwirkender Hydraulikzylinder 40/25 mit 150 mm Hub. Weiteres Montagezubehör, Hydraulikschläuche und Anschlussadapter sind nur enthalten, wenn ausdrücklich im Angebot genannt.
Häufig gestellte Fragen
Welchen Hub bestelle ich?
Diese Ausführung hat 150 mm Hub; die Artikelnummer lautet 40130023.
Wie groß ist Maß E?
Die technische Zeichnung nennt für diese Ausführung 280 mm. Bitte Bezugspunkte und Befestigung separat vergleichen.
Ist der Zylinder einfach- oder doppeltwirkend?
Er ist doppeltwirkend und wird über zwei G3/8-Anschlüsse hydraulisch ein- und ausgefahren.
Passt der Zylinder an meine Maschine?
Das lässt sich nur anhand der Einbaumaße, Befestigung, Anschlüsse und Betriebsbedingungen beurteilen. Senden Sie uns die vorhandenen Maße zur Beratung.
Versand und Beratung
Kostenloser Versand innerhalb Deutschlands. Den aktuellen Lagerstatus finden Sie im Kaufbereich. Fragen zu Einbau und Auswahl beantworten wir über Kontakt; nennen Sie bitte die Artikelnummer 40130023.
